供應鑄鐵平臺

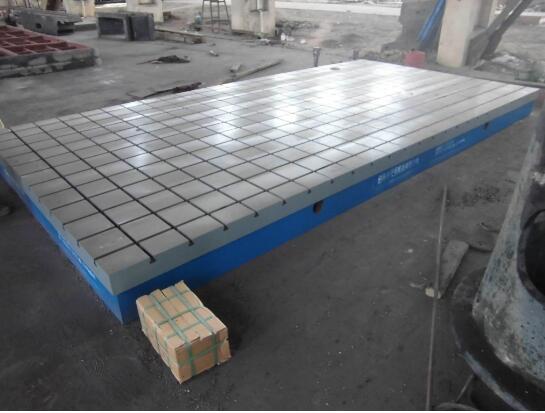

　　鑄鐵平臺是用于檢驗、劃線、測量、焊接、裝配、機械性能試驗等的平面基準器具。鑄鐵平臺按平面準確度級別分為0級、1級、2級、3級，一般0級、1級、2級鑄鐵平臺作為檢驗平臺使用，3級鑄鐵平臺作為劃線平臺使用;按結構型式分為筋板式和箱體式。

　　材料：鑄鐵平臺應采用不低于GB/T9439中HT200、HT250級的優質、結構細密的普通鑄鐵或合金鑄鐵制作;材料外部應無缺陷，內部應無氣孔和疏松，硬度在HB160—210，準確度等級為2級和3級平臺工作面上的細微缺陷允許用與平臺成分相同的材料來填補。

　　應力消除：鑄鐵平臺在鑄造和粗加工之后，均應進行二次退火的穩定性處理，來保證在精加工之前消除內部應力。

　　鑄鐵平臺規格(長x寬)對應精度(μm)參數表：

　　規格

　　(長x寬)精度等級規格精度等級

　　0級1級2級3級精刨0級1級2級3級精刨

　　100×1004826 2500×2500 72180270

　　200×10051020 3000×1000 168248

　　200×20051020 3000×1500 174154

　　300×20061224 3000×2000 184275

　　300×30061224 3000×2500 186276

　　400×30061224 3000×3000 210300

　　400×40061224 4000×1000 210300

　　500×30061224 4000×1500 210300

　　500×50071428 4000×2000 219310

　　600×40071428 4000×2500 228340

　　600×50071428 4000×3000 240360

　　800×5008163280 5000×1500 249370

　　800×6008163280 5000×2000 255375

　　900×6008163280 5000×2500 264390

　　1000×7509183690 5000×3000 287420

　　1000×100010203996 6000×1500 287420

　　1200×1000 203996 6000×2000 293430

　　1500×1000 2448120 6000×2500 300450

　　1500×1500 2550125 6000×3000 308460

　　2000×1000 2652129 8000×1500 366500

　　2000×1500 56140 8000×2000 370520

　　2000×2000 601522308000×2500 375530

　　2500×1500 641522308000×3000 382570

　　2500×2000 68168248

　　剛度：鑄鐵平臺應具有適宜的筋板，其工作面的厚度和邊框的高度均應滿足在平臺工作面中央?yún)^(qū)域施加載荷時，該承載區域相對于其他區域的變形量不應大于1μm/200N，此變形量要求適用于尺寸為300x400mm以上的鑄鐵平臺。

　　工作面加工：準確度等級為0級和1級的鑄鐵平臺工作面應采用刮研法和研磨法進行加工;準確度等級為2級和3級鑄鐵平臺的工作面允許采用機械加工方法精心加工。

　　準確度等級為0級的鑄鐵平臺支撐面積比例不應低于20%，1級平臺支撐面積的比例不應低于15%，2級和3級平臺支撐面積的比例均不應低于10%。支撐點應分布均勻，支撐面積的百分比不應高到引起研合的程度。

　　平面度公差：按**標準計量檢定規程執行，分別為0，1，2，3級四個級別，在寬度不超過短邊的2%、**值為20mm的邊緣區域內的任意點，若其不高出區域外工作面的點，則此邊緣區域的平面度可不予要求。

　　標志：每塊鑄鐵平臺都應提供一塊符合下列要求并附加在一側面上的標志牌，標志牌上的字高應不小于3mm：a)制造商名稱或注冊商標;b)執行標準;c)規格和準確度等級。
